Магнитные системы

Различные серии бортов и разделителей с интегрированными магнитами.

В дополнение к широкому ассортименту стандартных магнитных систем, Olmet Italy также проектирует аксессуары по заданию заказчика.

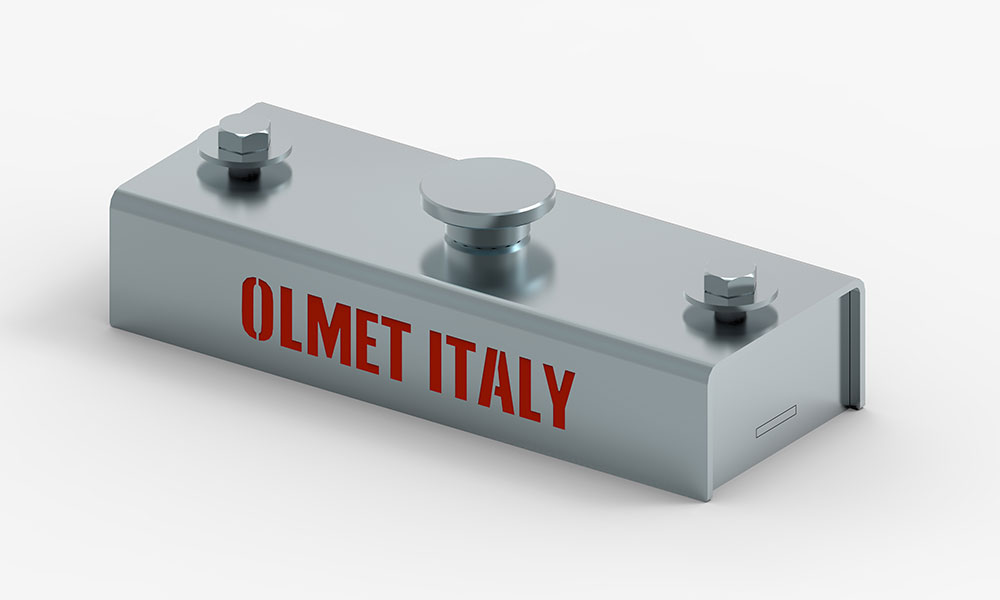

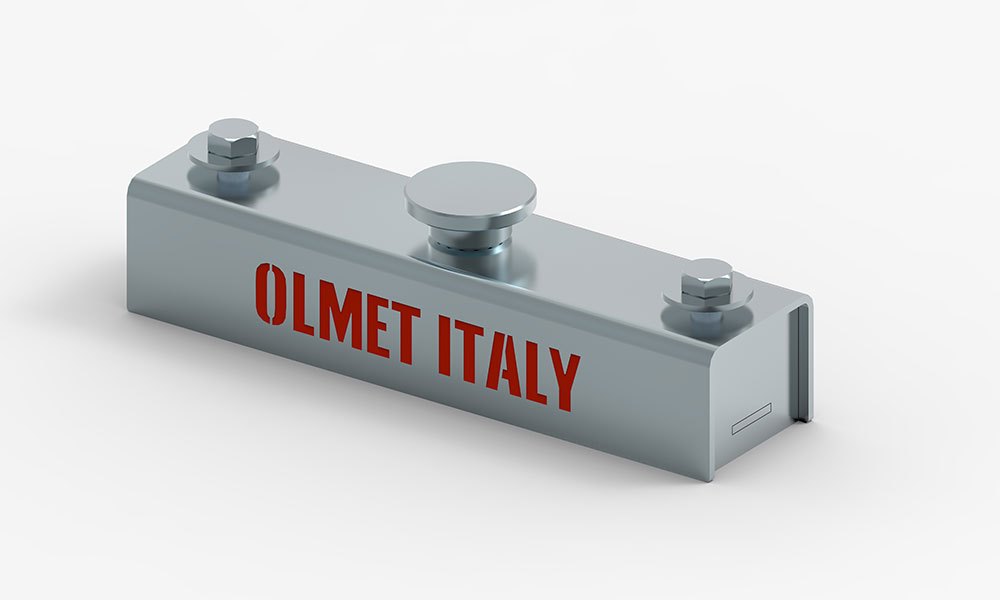

Серии PR Основа

Серии PR- это легкая и удобная опалубочная система со встроенными магнитами для получения качественных панелей. Магнитная система типа PR состоит из наружной стальной коробки, встроенной кнопки активации и дезактивации и встроенного постоянного магнита. Сила сцепления варьируется от 600 до 2100 кг

Система PR изготавливается в 4 версиях

Сила сцепления 600 кг
– L: 180 мм.
– B: 60 мм.
– H: 40 / 60 мм. (с активированной кнопкой)
– Hd: 70 мм. (с дезактивированной кнопкой)

Сила сцепления 1300 кг
– L: 320 мм.
– B: 80 мм.
– H: 40 / 60 мм. (с активированной кнопкой)
– Hd: 70 мм. (с дезактивированной кнопкой)

Сила сцепления 1600 кг
– L: 320 мм.
– B: 100 мм.
– H: 65 / 75 мм. (с активированной кнопкой)
– Hd: 85 мм. (с дезактивированной кнопкой)

Сила сцепления до 2100 кг
– L: 320 мм.
– B: 121 мм.
– H: 65 / 75 мм. (с активированной кнопкой)
– Hd: 85 мм. (с дезактивированной кнопкой)

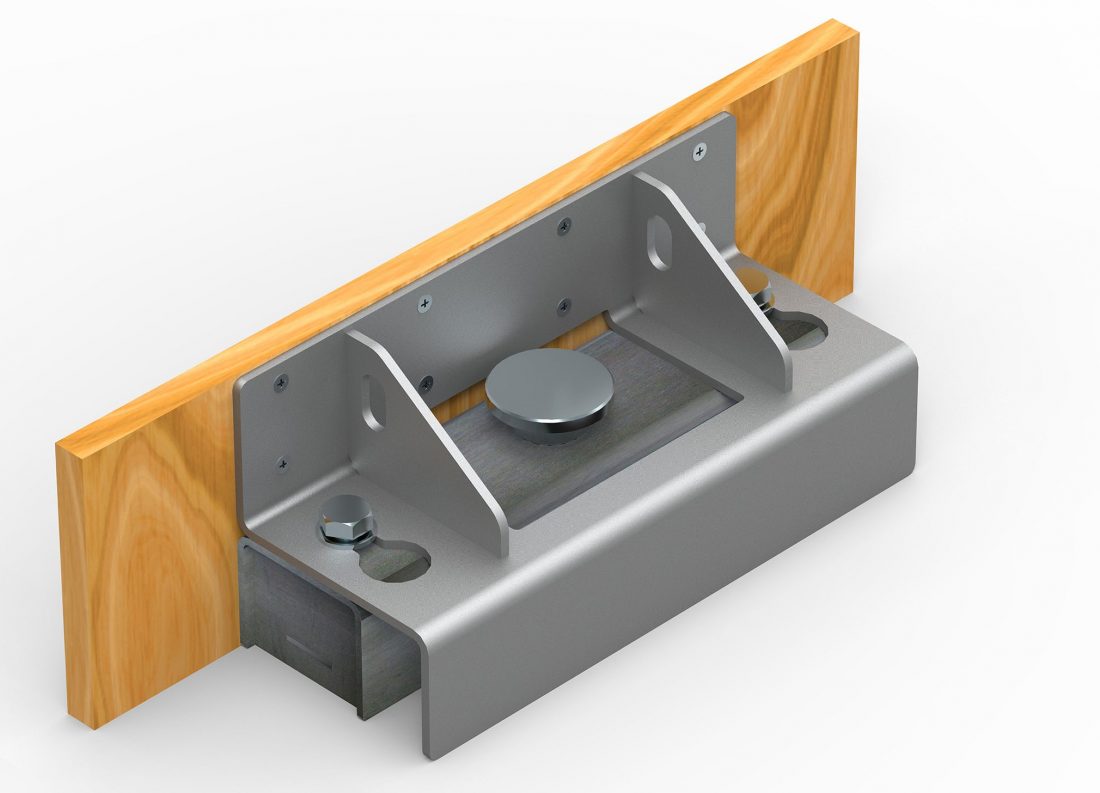

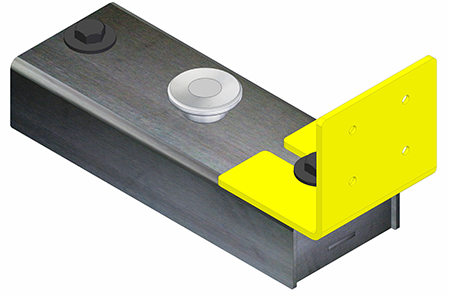

Типовые комплектующие Серии PR

PRSQ система для быстрой и надежной фиксации разделителей заливки и бортов. Гарантирует поддержание перпендикулярности. Применяется для заливки толщиной мин. 200 мм. макс. 450 мм.

PRSQLA система фиксации типа L для деревянных или алюминиевых бортов, изготовлена из стального материала повышенной прочности, имеет 6 боковых отверстий диам. 8 мм. Угловая фиксация съемного и взаимозаменяемого типа. Система укомплектована 2 винтами М16 качества 8.8 с шайбой увеличенного сечения. Винты и шайбы оцинкованы. Применяется для заливки мин. 200 мм. макс. 450 мм.

PRSQLB система фиксации типа L для деревянных или алюминиевых бортов, изготовлена из стального материала повышенной прочности, имеет 3 боковых отверстия диам. 8 мм. Угловая фиксация съемного и взаимозаменяемого типа. Система укомплектована 2 винтами М16 качества 8.8 с шайбой увеличенного сечения. Винты и шайбы оцинкованы. Adatto per spessori di getto min. 80 mm. max. 200 mm. Il fissaggio a L può essere avvitato o saldato anche su sponde di acciaio.

PRFA система угловой фиксации для деревянных или алюминиевых бортов, изготовлена из стального материала повышенной прочности, имеет 4 боковых отверстия диам. 8 мм. Угловая фиксация съемного и взаимозаменяемого типа. Система укомплектована 1 винтом М16 качества 8.8 с шайбой увеличенного сечения. Винты и шайбы оцинкованы. Применяется для заливки мин. 80 мм. макс. 400 мм. Фиксация типа L может привинчиваться или привариваться к стальным бортам.

PRANM система анкеровки стальных разделителей с ручкой для управления. Угловая фиксация съемного и взаимозаменяемого типа. Применяется для заливки мин. 80 мм. макс. 200 мм. Рекомендуется также для крепления дверных и оконных проемообразователей различных, даже очень больших размеров. Для толщины до 450 мм. система совмещается с магнитами PR модель 1.300 / 1600 / 2.100 кг сила сцепления. Система укомплектована 2 винтами М16 качества 8.8 с шайбой увеличенного сечения. Винты и шайбы оцинкованы.

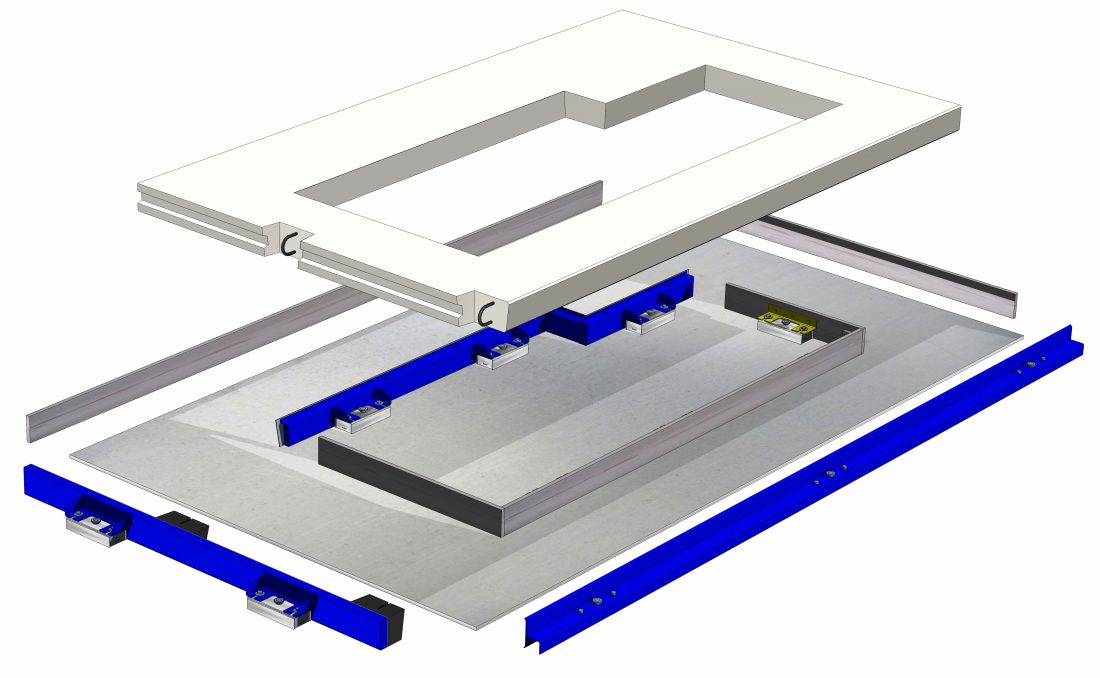

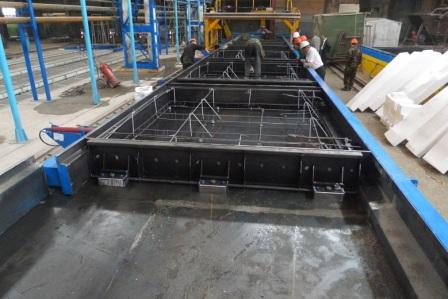

Серия Uni

Серия UNI – это опалубочные системы с кнопочными магнитами быстрого зацепления и расцепления для стандартных толщин.

Применяется на стальных бортах и разделителях для изготовления стенок толщиной мин. 80 мм. макс. 350 мм. с плоским профилем или профилированным на вход и охватывание, с фасками из стальными или прорезиненной стали, с вертикальным или наклонным бортом, с фрезерованием или без него. Размещение такой системы может быть выполнено вручную или с помощью роботизированной системы.

Борта изготавливаются согласно вашим размерам по длине, высоте, форме, с фасками или без них, с вертикальным или наклонным бортом, с фрезерованием или без него. Наш технический отдел может подготовить любое техническое решение.

Данная система может использоваться для цельных или трехслойных стен. По заказу можно изготовить разделители с двойной стороной заливки:

  • Длина борта: 300 мм. ÷ 6.000 мм;
  • Высоты: 50 мм ÷ 400 мм.

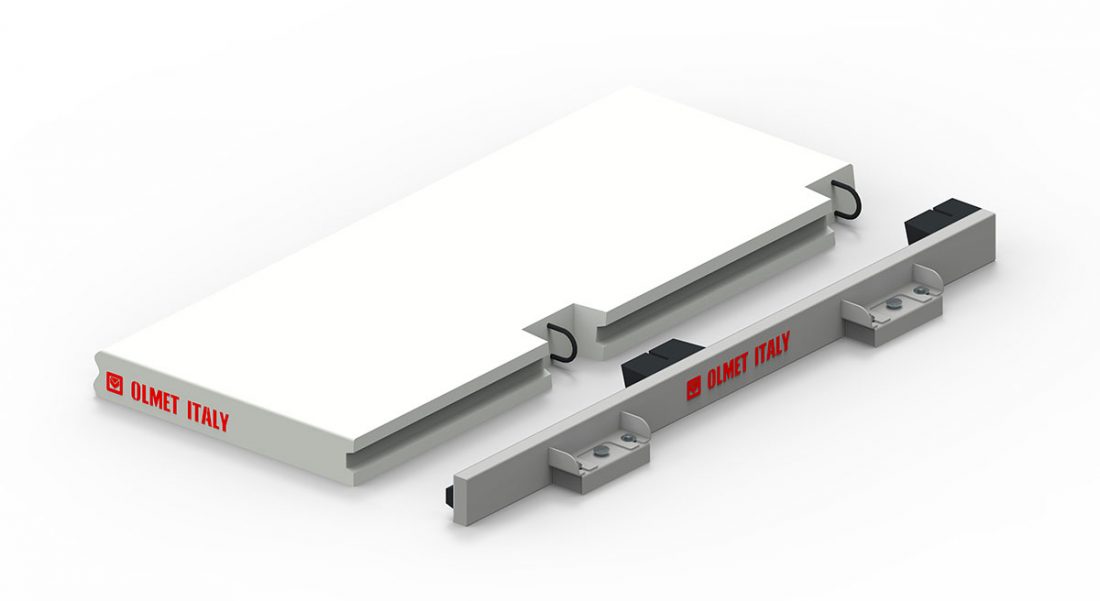

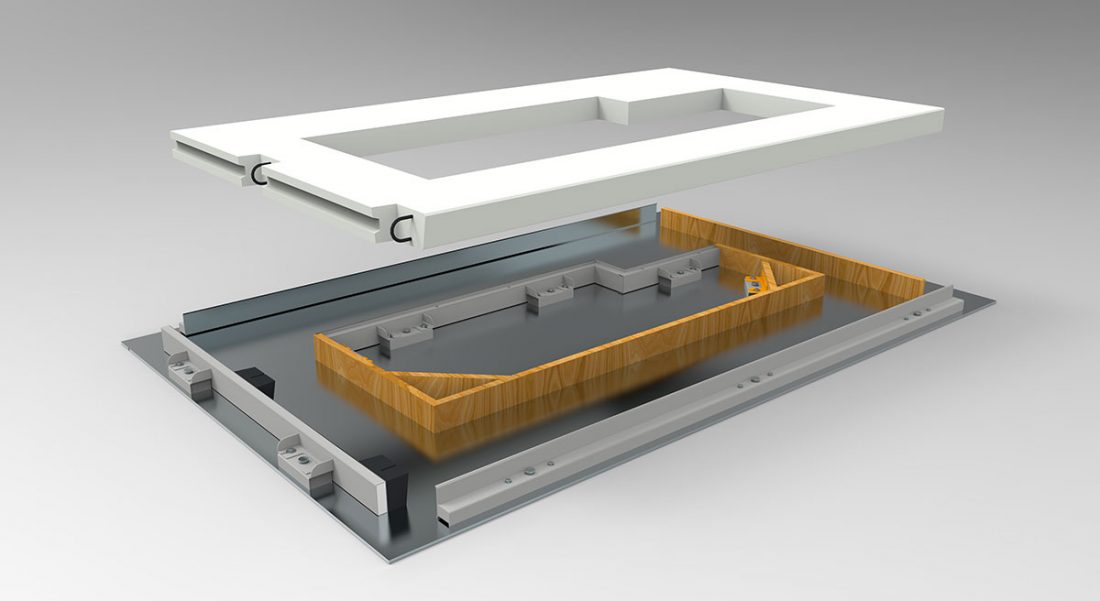

Серия Combi

Серия COMBI-это опалубочные системы со встроенными магнитами, быстрой сцепки и расцепки, для специальных панелей

Изготовлены из первоклассной стали, гарантируется долгосрочное использование. Были созданы для производителей панелей из сборного железобетона с применением различных вставок. Могут применяться для цельных или трехслойных стен толщиной от 80 до 400 мм.

Оборудование может выполняться шириной мин. 400 – макс. 3.600 мм. Укомплектованы магнитами серии PR с силой сцепления от 1.600 до 2.100 кг.

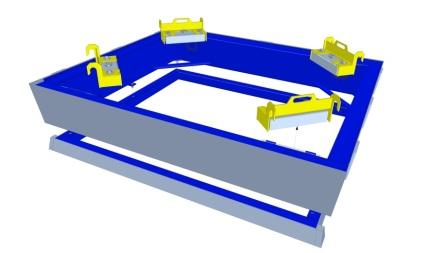

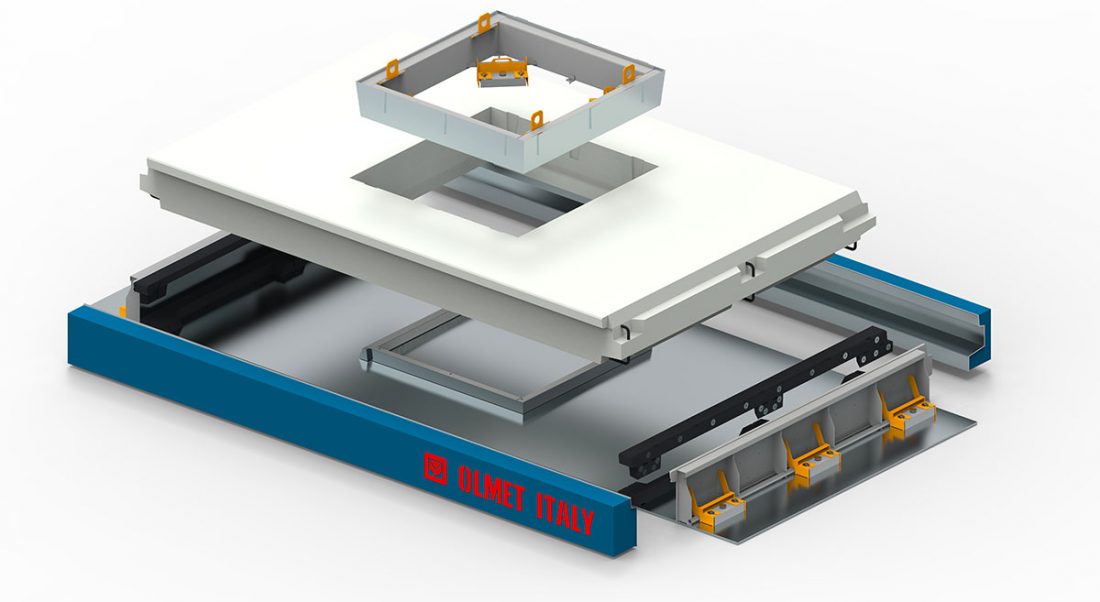

Серия Windor

Серия WINDOR создана для изготовления стенок для жилых зданий.

Серия WINDOR специально создана для выполнения проемов для дверей и окон на фасадных панелях трехслойного и однослойного типа. Крепятся к опалубке с помощью постоянных магнитов, выполняются по индивидуальному заказу. Изготавливаются из усиленной утолщенной стали, укомплектованы крюками для поднятия краном.

• Минимальный выполняемый размер 350 x 350 мм.
• Максимальный выполняемый размер 3500 x 4500 мм.
• Толщина заливки от 80 до 450 мм.
• Изготавливаются также с двойным противоположным уклоном на двух сторонах

Система может применяться для изготовления панелей на вертикальных кассетных опалубках.

Серия WINDOR устанавливается на вертикальные борта обычно с 4 магнитами серии PR в 2100 кг силы сцепления. С данной серией можно использовать с аксессуарами СЕРИИ ‘MFSS-H+’.

Поставляется в комплекте с подвесным траверсом, который позволяет произвести перемещение проёмообразователей быстро и безопасно.

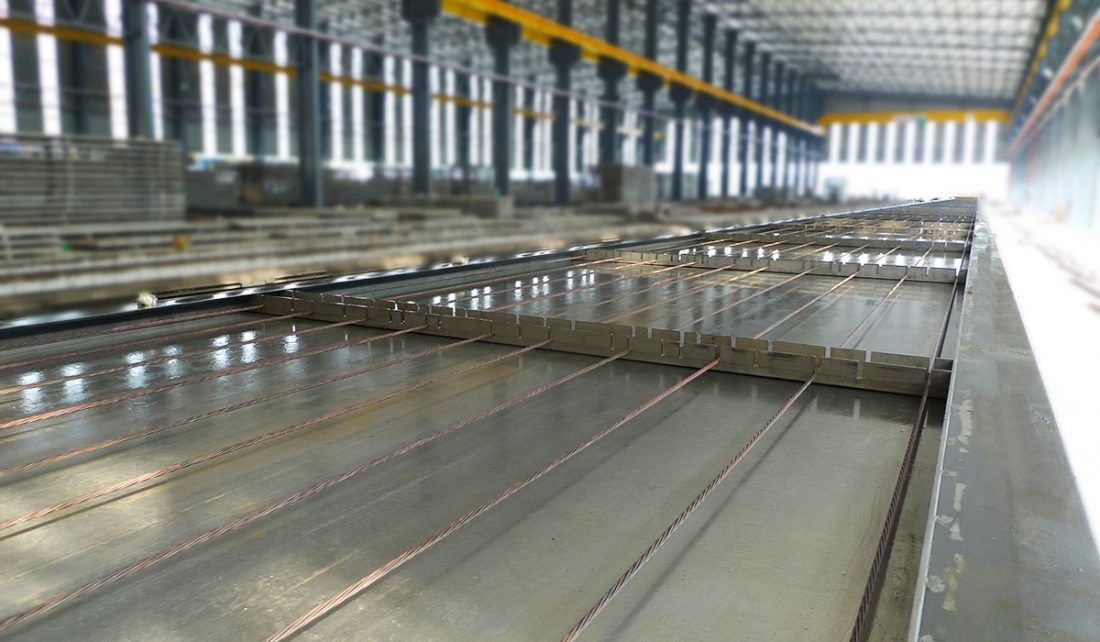

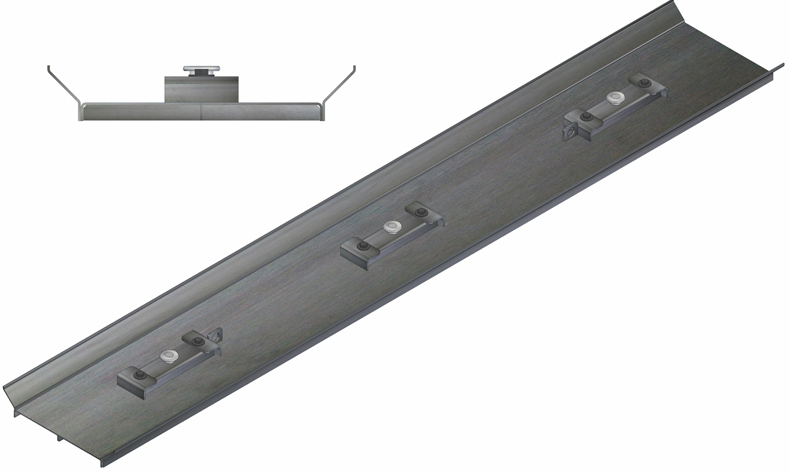

Серия Slab

Разделители заливки поперечные для производства плит перекрытий.

Разделители продольные фиксируются с помощью магнитных коробок серии “PR”. Могут иметь гладкий или фигурный профиль в зависимости от потребностей Клиента.

Разделители поперечные фиксируются с помощью круглых магнитов серии OLM. Данные разделители имеют выемки для размещения арматуры и/или канатов.

Эти разделители заливки могут применяться с любым видом вставок. Эти разделители могут быть использованы для производства преднапряженных плит перекрытий, а также плит перекрытия с ненапрягаемой арматурой, и в этом случае могут быть легко транспортируемыми и складированными с помощью нашего робота перемещения (позиционирование бортов).

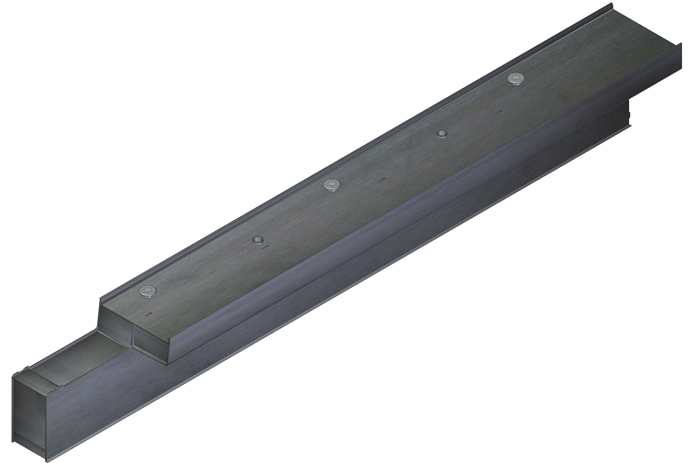

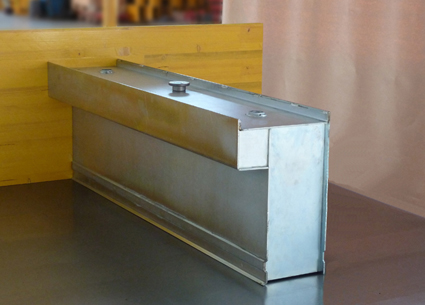

Серия DCF

Борта и двусторонние разделители заливки, подходящие для производства плит перекрытия, внутренних панелей, внешних фасадных панелей и т.д., фиксированной толщины.

Должны быть фиксированы с помощью магнитов серии “PR”, в разном количестве в зависимости от толщины борта или разделителя и / или его длины.

Разделители серии “DCF” могут иметь прямой или фигурный профиль (папа / мама) или даже фаску (резина или резина/ сталь) и могут быть использованы в сочетании с любым другим элементом опалубки. Кроме того, они могут быть дополнительно изготовлены с добавлением магнитных вставок полипропилена на заказ.

Операция позиционирования, активации и снятия может быть выполнена вручную, с помощью специального траверса или через манипулирующий робот.

Эти элементы также могут быть очищены с обеих сторон с помощью чистящей машины.

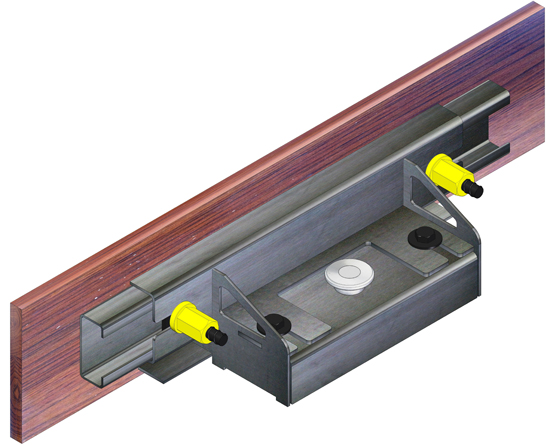

Серия MFFS

Магнитная система для фиксации и поддержки фанерных бортов, подходит для производства изделий разной толщины и разного фасонирования, особенно удобна по сравнению с стальной опалубкой, когда есть много вариантов высоты изделий.

Группа “MFSS” состоит из:
– C-профиль (адаптер) для крепления к деревянным доскам;
– специальный держатель с магнитной коробкой серии “PR” для сцепления к поверхности заливки.

Система может быть использована для достижения любой длины и / или высоты, а также в сочетании с другими системами опалубки, как продольными, поперечными и может создавать проемообразователи для дверей и окон с чрезвычайной легкостью.

Это легкая, быстрая и безопасная, в использовании, система с ручным перемещением. Она может быть применима к любому типу деревянной доски (фанеры, ДСП, многослойная) или плиты из ПВХ. Опалубочные плиты привинчены сзади, таким образом, не остаются никаких следов на поверхности бетонных элементов.

Эта система также может быть реализована в двустороннем варианте.

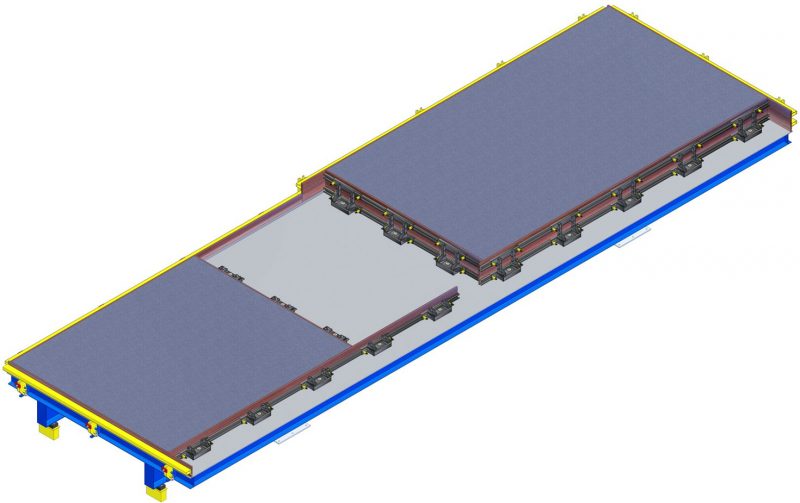

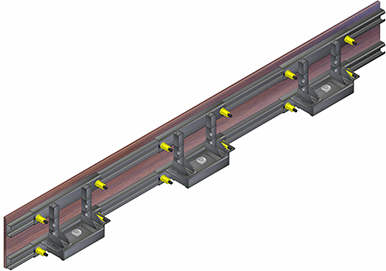

Серия MFFS-H+

Многофункциональный адаптер для продольных и поперечных опалубок и проемообразователей окон и дверей.

Группа “MFSS-H+” состоит из:

– C-профиля (адаптер) для крепления к деревянным доскам;
– специального держателя с магнитной коробкой серии “PR” для прилегания к поверхности заливки;
– системы, позволяющей заливать панели разных высот.

Это легкая, быстрая и безопасная, в использовании, система с ручным перемещением.

Может быть использован для достижения любой длины и / или высоты, а также в сочетании с другими продольными, поперечными системами опалубки для создания проемообразователей дверей и окон с чрезвычайной легкостью.

Система является чрезвычайно гибкой, приспосабливаясь к любой длине и высоте лишь меняя деревянную доску. Опалубочные доски привинчиваются сзади, таким образом, что не остаются никаких следов на бетонных элементах.

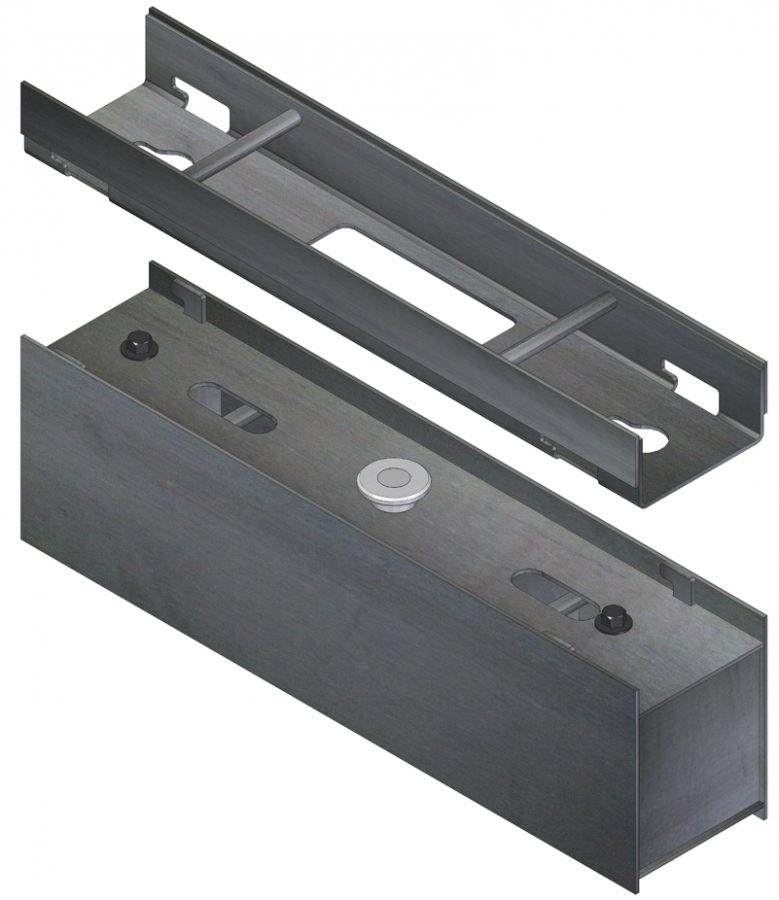

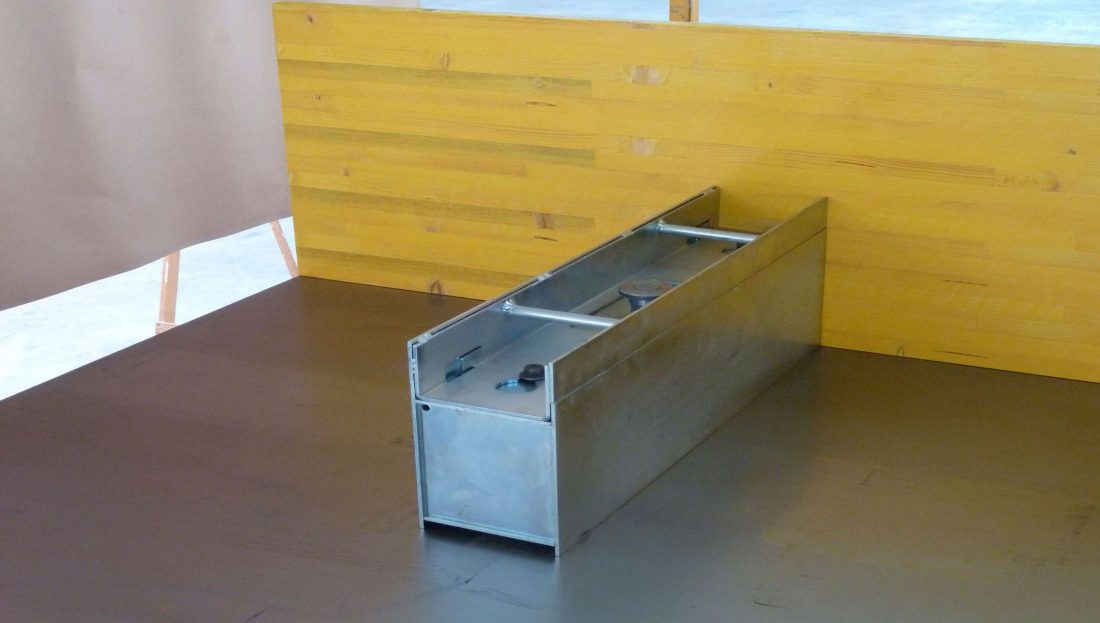

Серия BT

Двусторонний магнитный разделитель заливки снабжен одним или более сменными удлинителями (увеличение по высоте).

Группа “BT” состоит из:
– основного борта с интегрированными магнитами;
– единого или нескольких удлинителей (увеличение по высоте) различной высоты, которые привинчиваются к основному борту.

Эта система дает максимальную гибкость и скорость в изменении высоты и совместима с роботизированной системой перемещения.

Так как данный элемент двусторонний- это позволяет использовать только один элемент для регулировки высоты заливки, что приводит к уменьшению потери пространства.

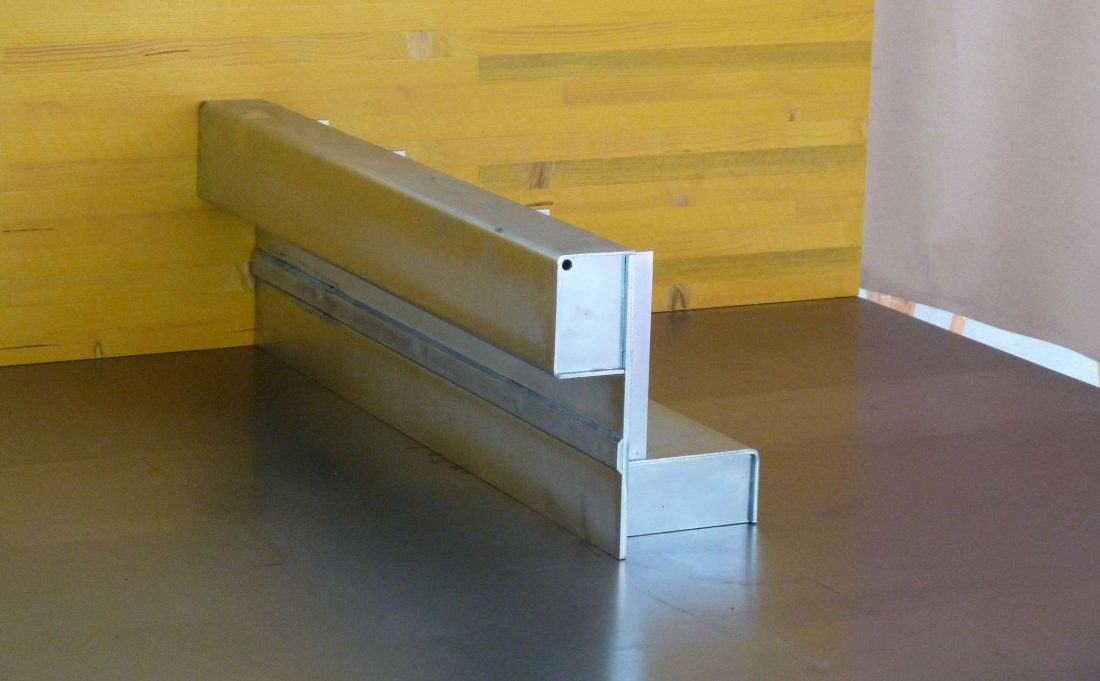

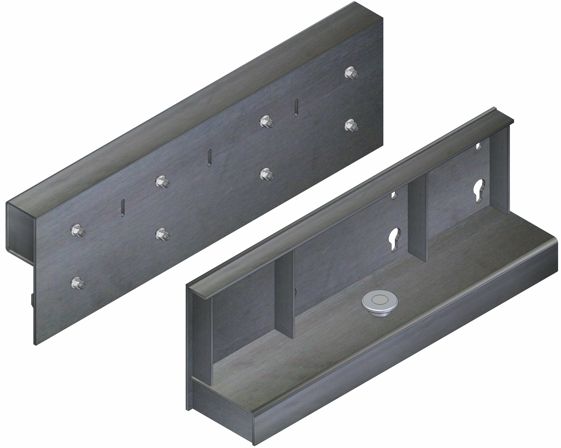

Серия SFT

Магнитная опалубочная система сделана полностью из стали, подходит для применения различных вставок на любой высоте ее стороны.

Группа бортов состоит из:
– одного основного борта с интегрированными магнитами;
– одной или несколько гладких, фасонных сторон заливки или со вставками, расположены на любой высоте..

Она особенно подходит для заливки сплошных или двойных панелей, обеспечивая исключительную гибкость, легкое и безопасное ручное перемещение.
Стальная конструкция также позволяет применять деревянные борта в соответствии с потребностями производства.

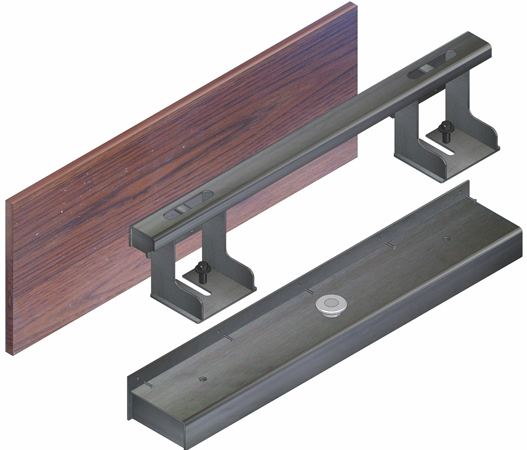

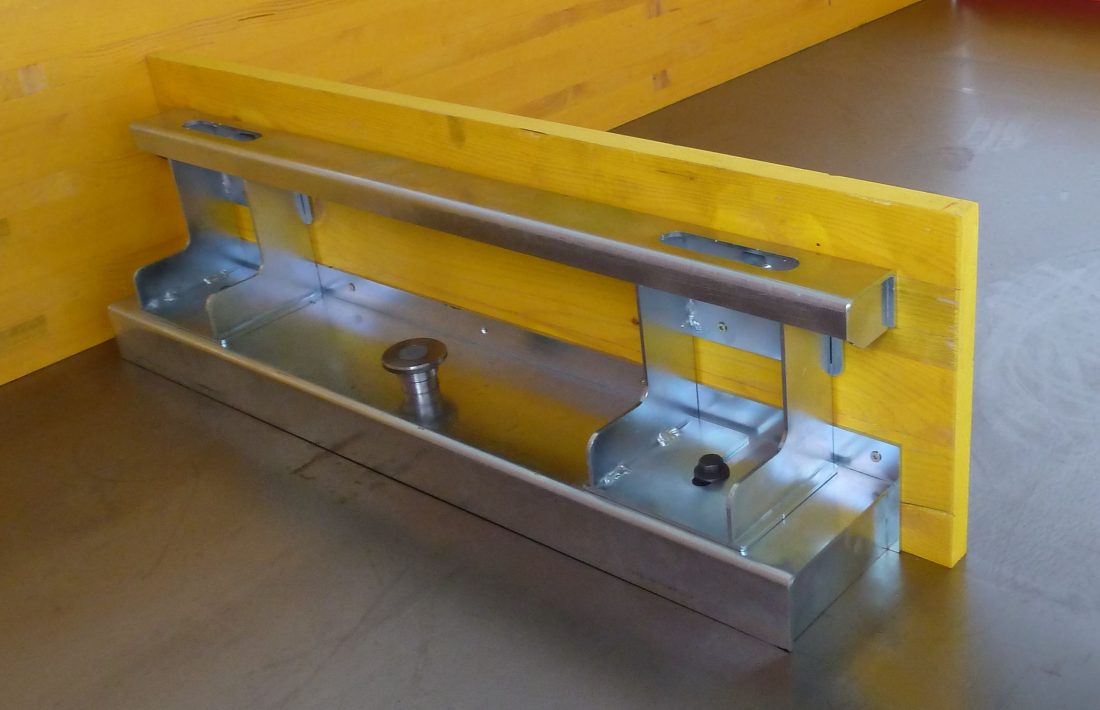

Серия WFSH

Магнитная система для фиксации и поддержки деревянных бортов, подходит для производства изделий разной толщины и разного фасонирования.

Элемент “WFSH” состоит из:
– разделитель заливки, который привинчивается к деревянным бортам, в комплекте с магнитами серии “PR” на 2100 кг стандартной силы сцепления;
– специальный удлинитель в высоту для крепления деревянных бортов любой высоты, от мин. 100 до макс. 400 мм.

Она может быть применена к любому типу деревянной доски (фанеры, ДСП, многослойная) или плит из ПВХ.

Эта система должна перемещаться с помощью мостового крана, а также с использованием строп для экономии времени, однако, это быстрая и легкая система позиционирования/съемки бортов.

Данный вид опалубка также может быть использован с различными видами вставок, фасонирования и специальных фасок.

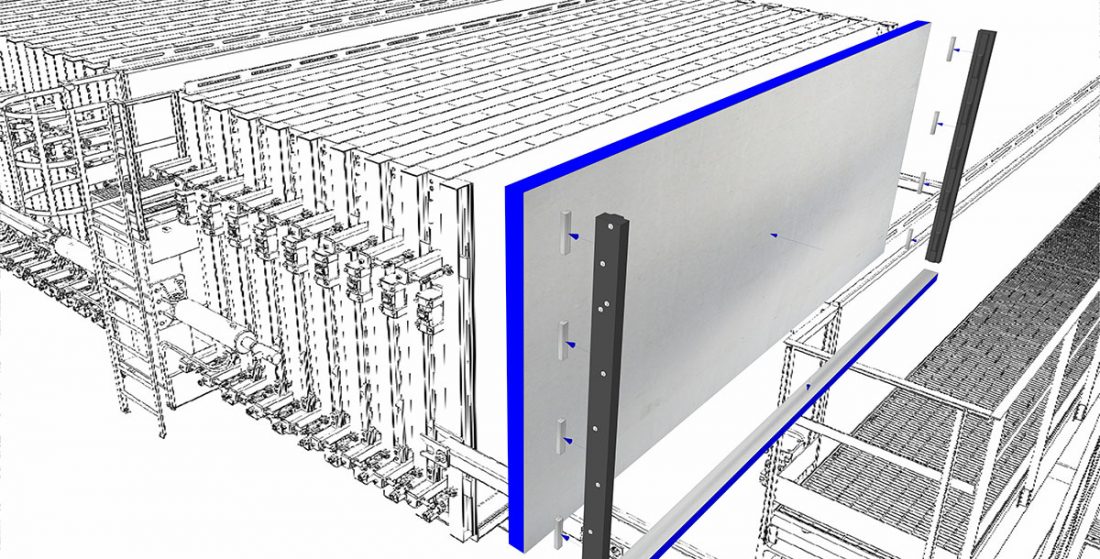

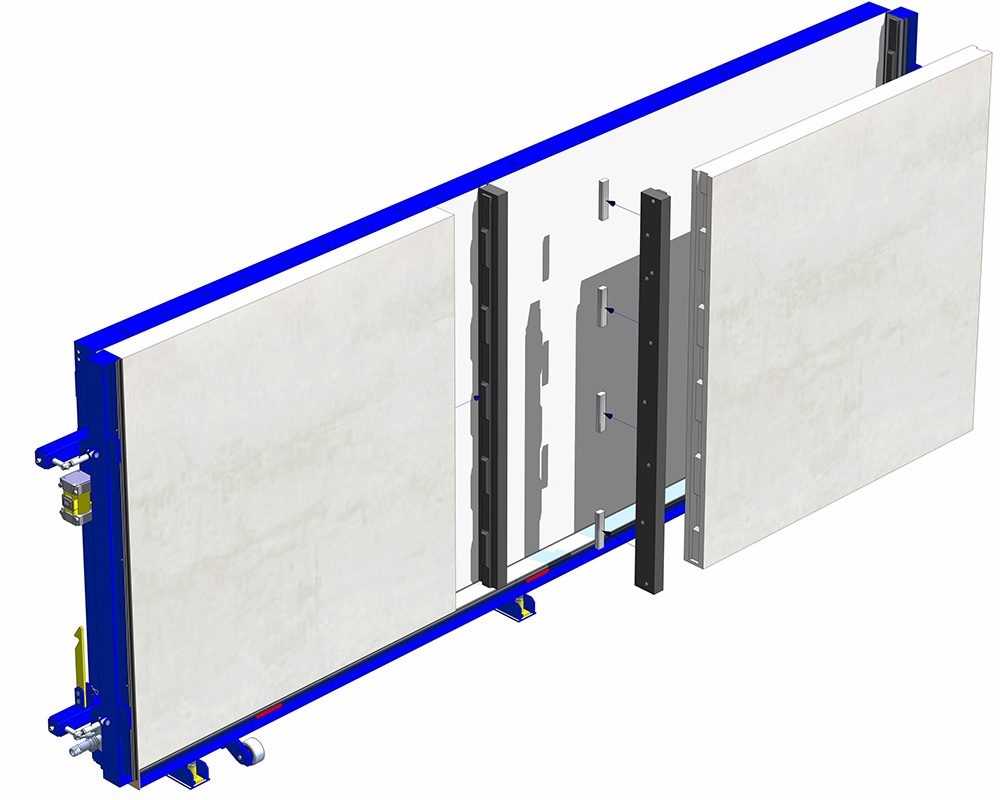

Серия VCS

Типология разделителя специально разработана для разделения панелей разных размеров в каждом отсеке вертикальной кассеты.

Разделитель “VCS” прилегает к листу отсека заливки вертикальной кассеты, используя магниты с кнопкой быстрого прилегания и освобождения в комплекте с уплотнителями для плотного прилегания к листу заливки. Эти разделители могут быть изготовлены с гладким или фасонным профилем. Для облегчения работы, предусмотрена подъемная точка типа привинчиваемого рым-болта на верхней части разделителя.

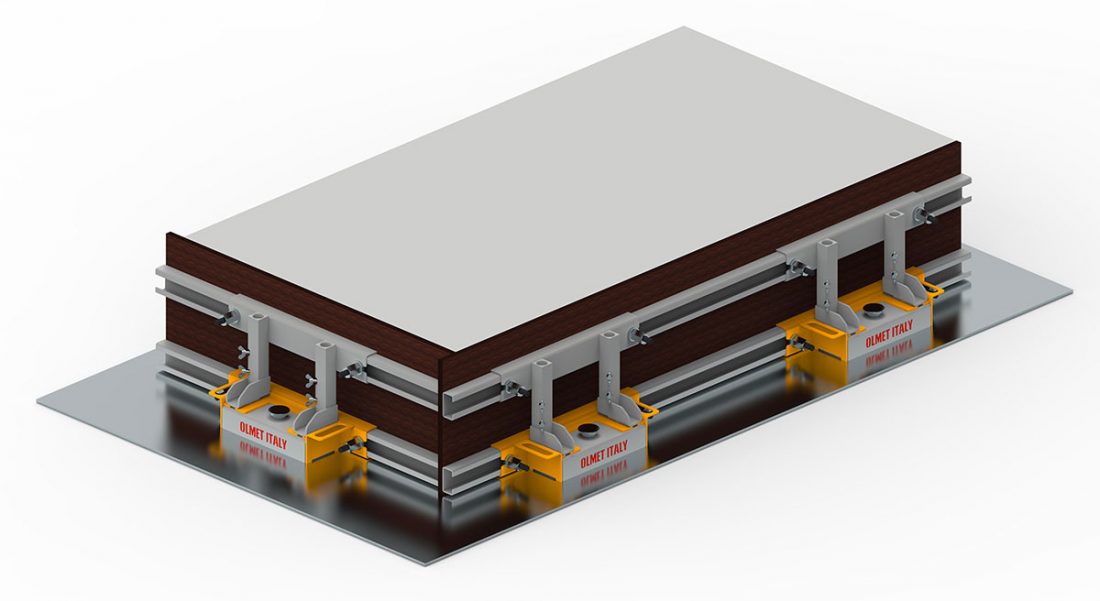

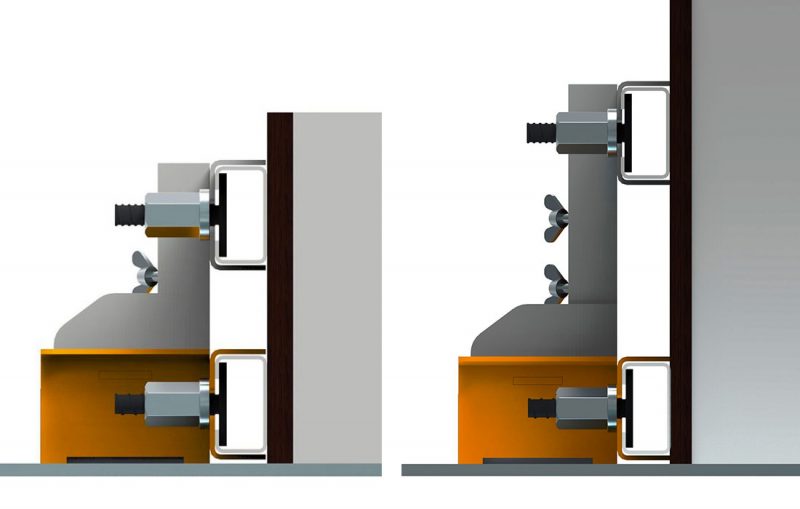

Система MULTIVAR

Опалубочная магнитная система “группа Multivar” состоит из:
– C-профиля (адаптер) для крепления к деревянным доскам;
– специального держателя с магнитной коробкой серии “PR” для прилегания к поверхности заливки;
– системы, позволяющей заливать панели разных высот.
Это легкая, быстрая и безопасная, в использовании, система с ручным перемещением..

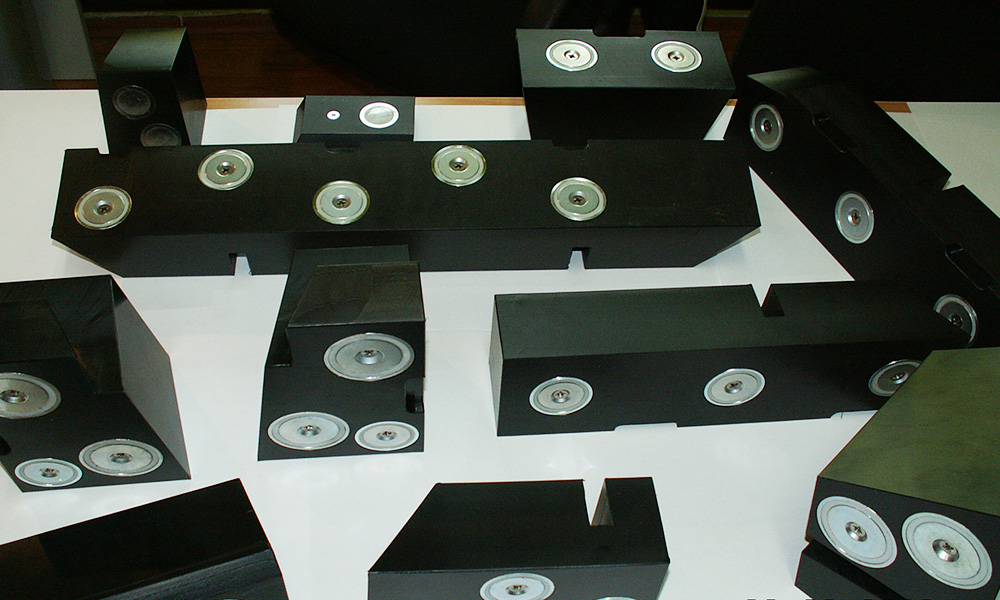

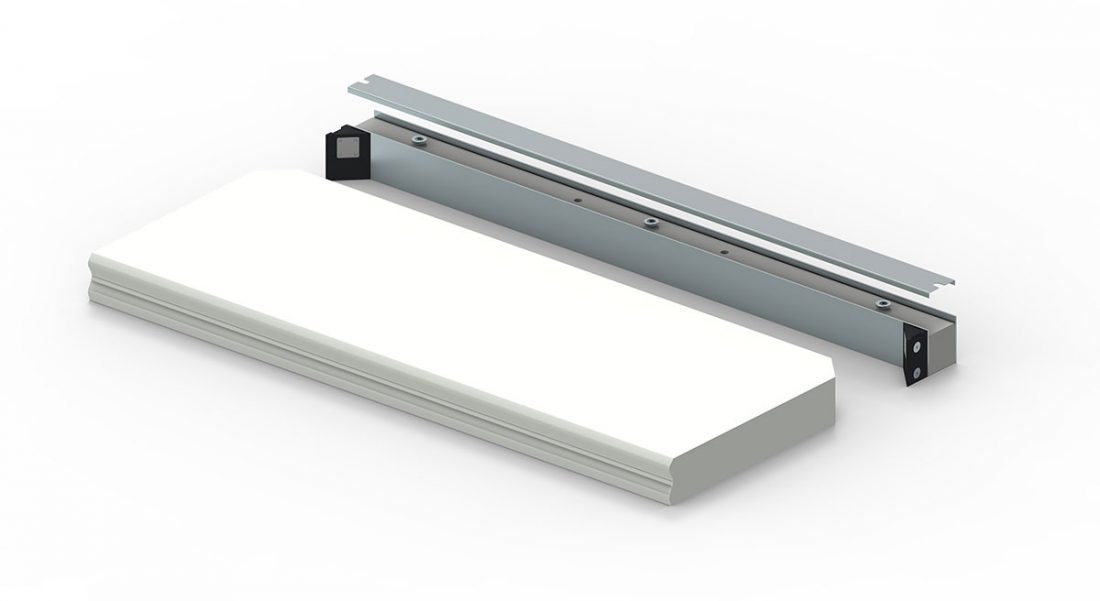

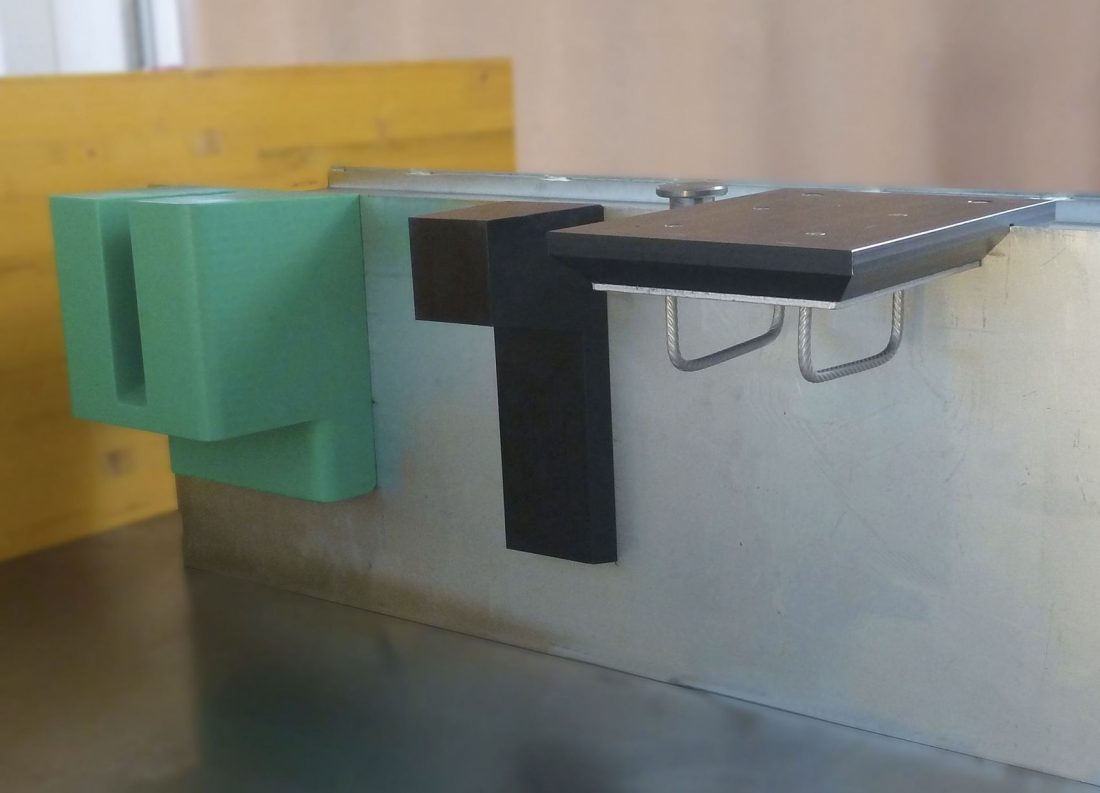

Серия INSERT

Полипропиленовые вставки любой формы и размера, со встроенными магнитами.

Это специальные вставки, изготовленные по заказу, простые в использовании, долговечные благодаря использованию полипропилена, материал высокой плотности (HD-1000). Они устойчивы к воздействию масел и смазок при высоких температурах. Их можно легко чистить, потому что бетон не прилипает к поверхности. В случае поломки, магниты могут быть заменены с чрезвычайной легкостью, в течение нескольких минут, используя простой шестигранный ключ или отвертку. Они присоединяются легко к разделителям .

Используются для фиксации:
• подъемных закладных;
• стальных пластин;
• держателей фиксации труб ПВХ, и т.д.

Можно создавать:
• трапецеидальные выемки;
• конические выемки;
• специальные выемки любой формы.

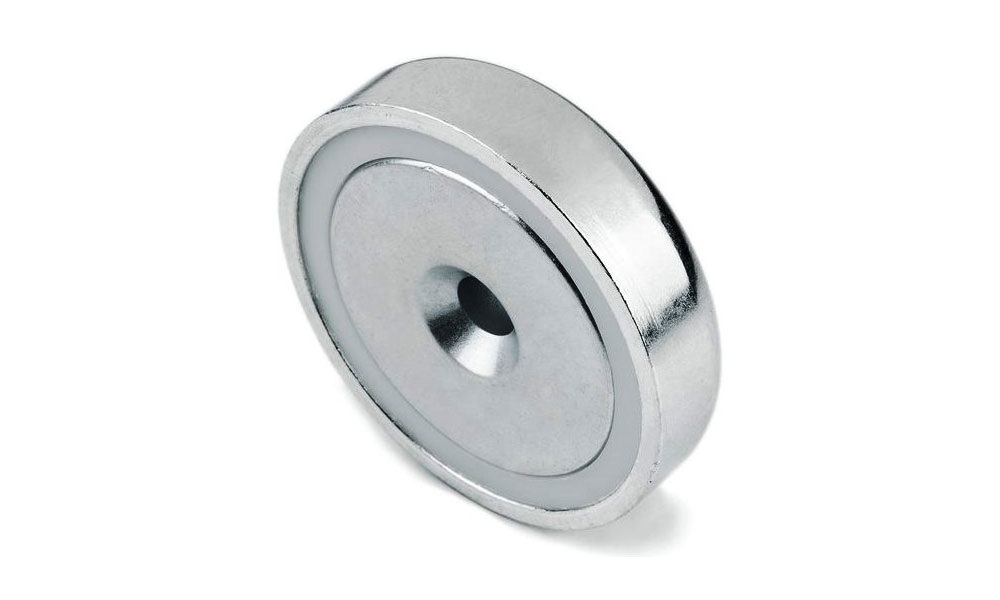

Серия ROUND

Магниты круглые, из стали, чрезвычайно мощные, компактные и универсальные.

Доступных несколько моделей, чтобы удовлетворить все потребности.

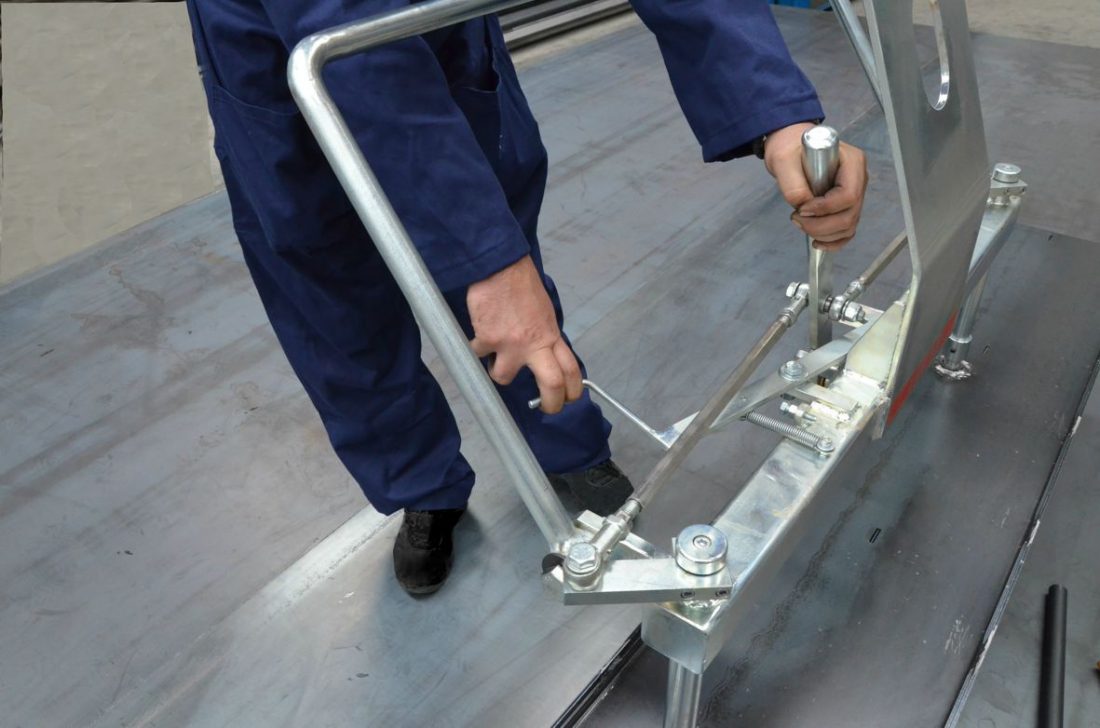

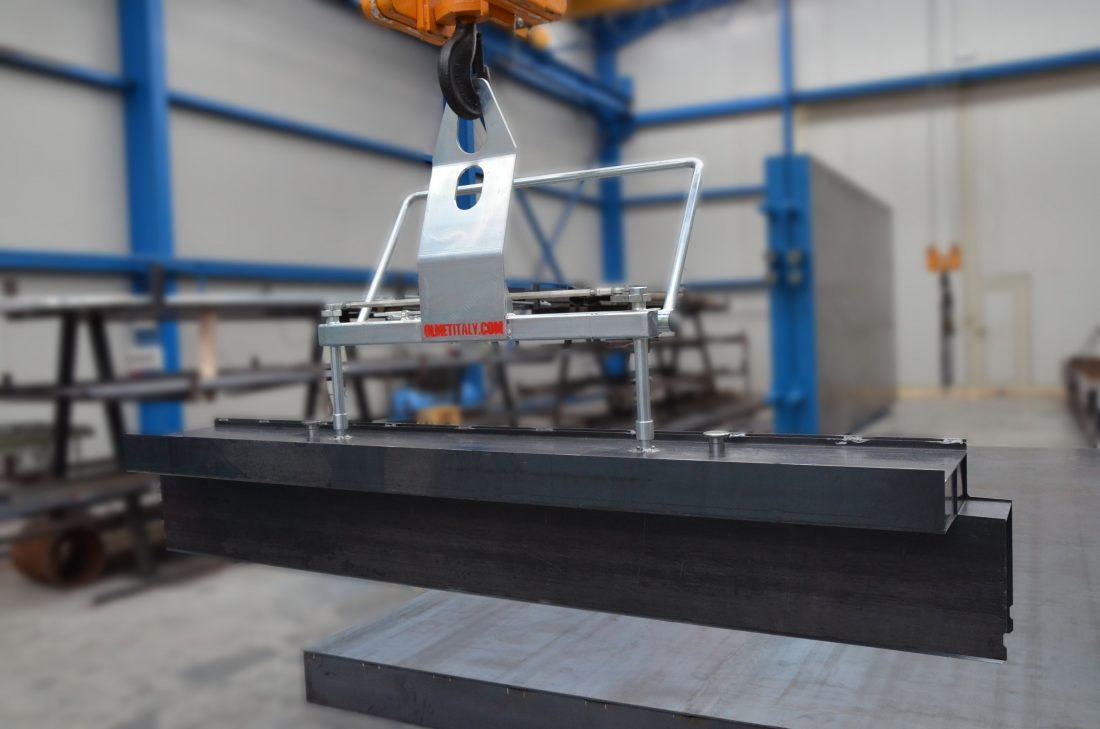

Серия HDL

Специальные траверсы, используемые для съема и перемещения элементов опалубки, бортов, разделителей заливки или опалубочной группы во время подготовки опалубки или распалубки.

Данные траверсы изготавливаются на заказ в соответствии с конкретными требованиями. Движение подъема осуществляется с помощью электрического крана с цепями. Они чрезвычайно универсальны и имеют для различных применений. Это приводит к значительным преимуществам с точки зрения экономии времени и труда и увеличивает скорость и безопасность при работе с опалубкой.

Серия CHAMFER

Серия CHAMFER: магнитные профили для образования искусственных трапециевидных зазоров и фасок , уплотнитель из резины и прорезиненной стали, разработан специально для создания фасок и искусственных зазоров в бетонных панелях. Резина предотвращает от утечек цементного молочка (полужидкого цементного раствора).

Система chamfer фиксируется к опалубкам с помощью «встроенного на 100 % магнита», гарантирующего прилегание по всей длине. Профили длиной 200 см. Магнитная система может быть односторонней, двусторонней и по гипотенузе. Устойчива к химическим веществам, как распалубочное масло и высоким температурам. Износоустойчива и долговечна. Специальные профили могут быть изготовлены по запросу заказчика.

Преимущества системы:

• Быстрота установки и снятия;
• Простота в использовании;
• Прекрасное качество фаски/зазора на панели;
• Быстрая очистка и переустановка

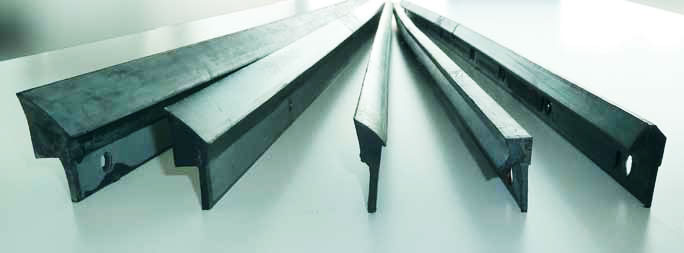

Серия GASKET

СЕРИИ “GF”: МОДЕЛЬ GFP – GFS – GF10X45° – GF15X45° – GF20X45° вулканизирована с прорезиненной сталью.
Серия предназначена для крепления к опалубке при помощи сварки или заклепками.
Серия производится с прямым профилем или профилем с фаской под углом 45 °. Профили имеют максимальную длину 100 см.
Серия устойчива к воздействию химических веществ, таким как распалубочные масла и высоким температурам. Гарантия долговечности.
Мы можем изготовить специальные профили по заданию заказчика.

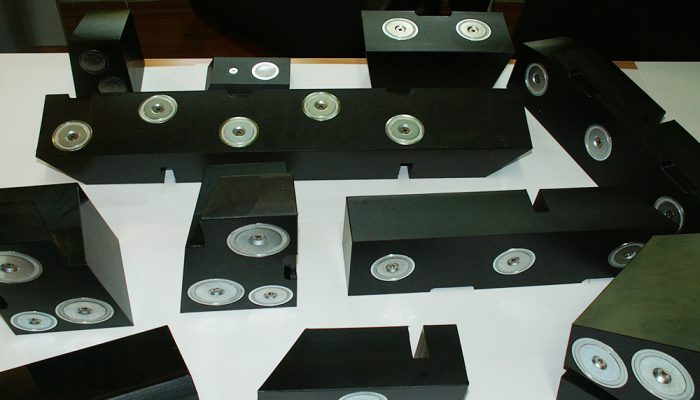

Применения

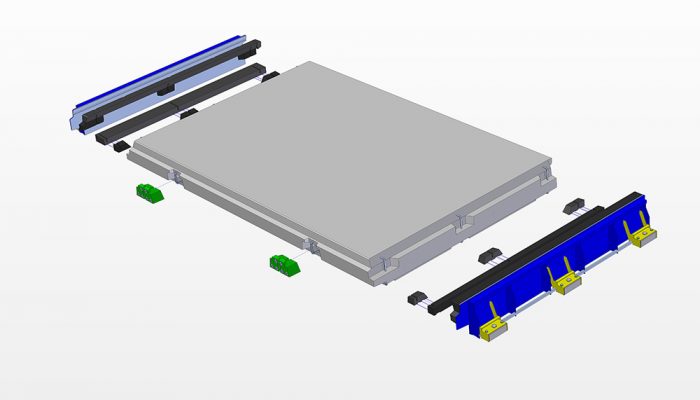

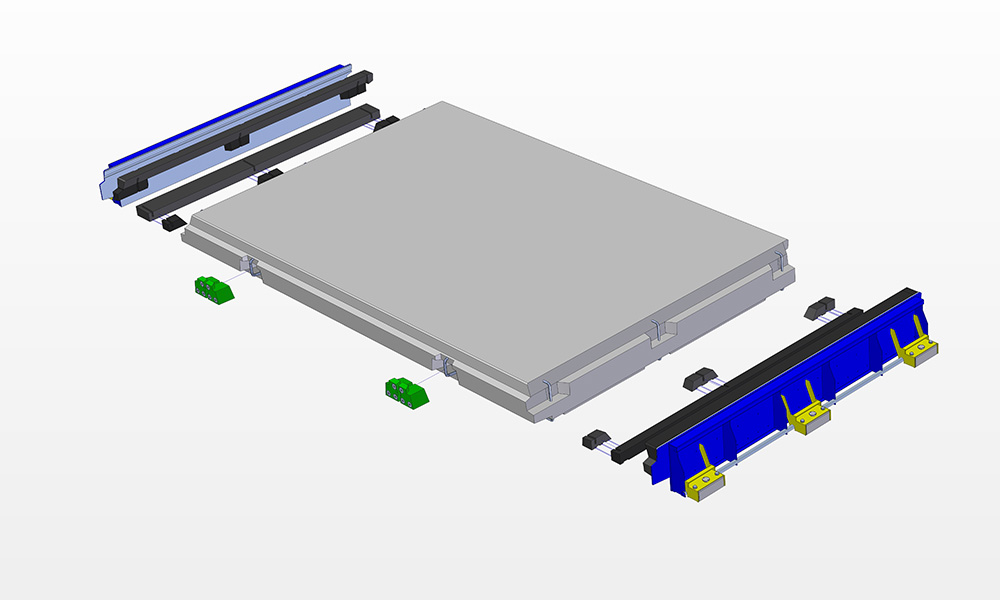

Различные применения
